在"雙碳"目標下，零碳園區作為產業綠色低碳高質量發展的關鍵載體，正從政策藍圖加速邁向落地實踐。國家層面政策密集出臺，地方試點項目不斷涌現。本文將系統梳理零碳園區的建設背景、標準案例，為園區低碳轉型提供參考。

零碳園區建設路徑:

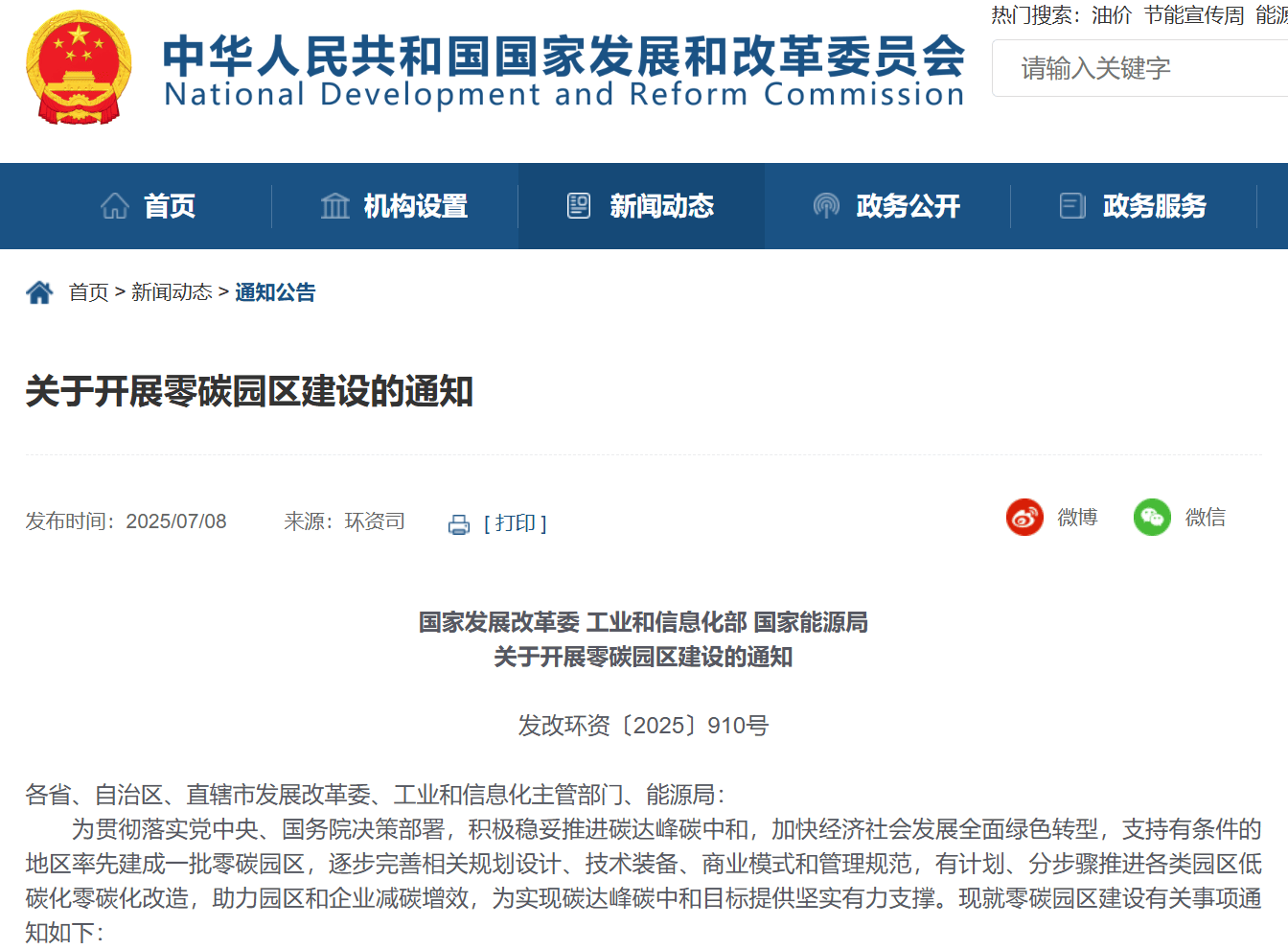

“雙碳"背景下，提出深入推進能源革命，加快建設“安全高效、清潔低碳、多元協同、智能普惠"新型能源體系，加快構建新型電力系統。隨著雙碳戰略的深化和升級，零碳園區建設成為政府工作的核心議題。

零碳園區的定義

零碳園區也稱“碳中和"園區。在園區規劃建設管理等方面系統性融入“碳中和"理念，綜合利用節能、減排、固碳、碳匯、碳交易等多種手段，通過產業低碳化轉型、設施集聚化共享、資源循環化利用，在園區內部基本實現碳排放總量與吸收自我平衡，生產、生態、生活深度融合的新型產業園區。

——T/CSTE0042-2022(T/CAS584-2022)《低碳/零碳產業園區建設指南》

零碳園區場景

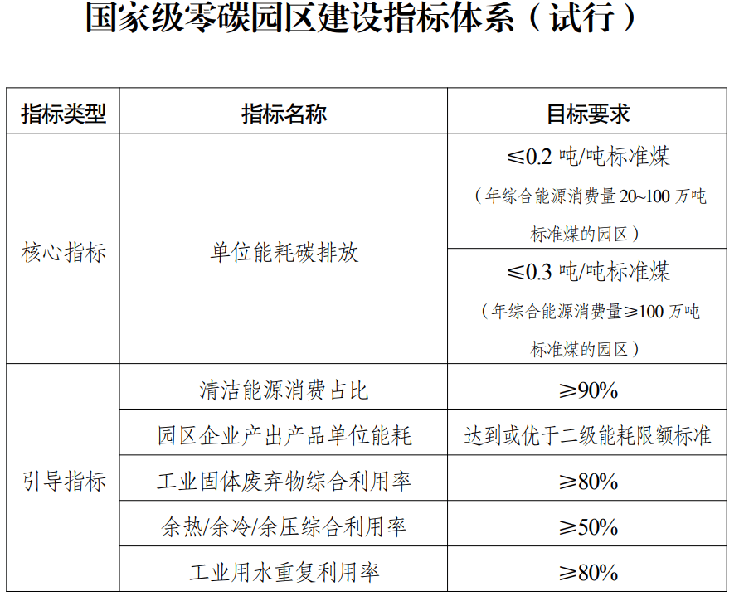

零碳園區評價標準

零碳園區實現路徑

安科瑞解決方案

零碳園區總體架構

能源管理系統

能耗監測系統嚴格按照導則要求開發，符合導則要求的各項技術要求，通過能源計量體系的建設，實現如下效果：

滿足政府對大型公建、重點用能單位能耗監管的要求、驗收的要求；

通過系統發現低效運行的中央空調、空壓機等高耗能設備，為節能改造提供數據依據；

通過系統發現能源管網存在的不易發現的跑冒滴漏情況，減少能源浪費，節能降碳；

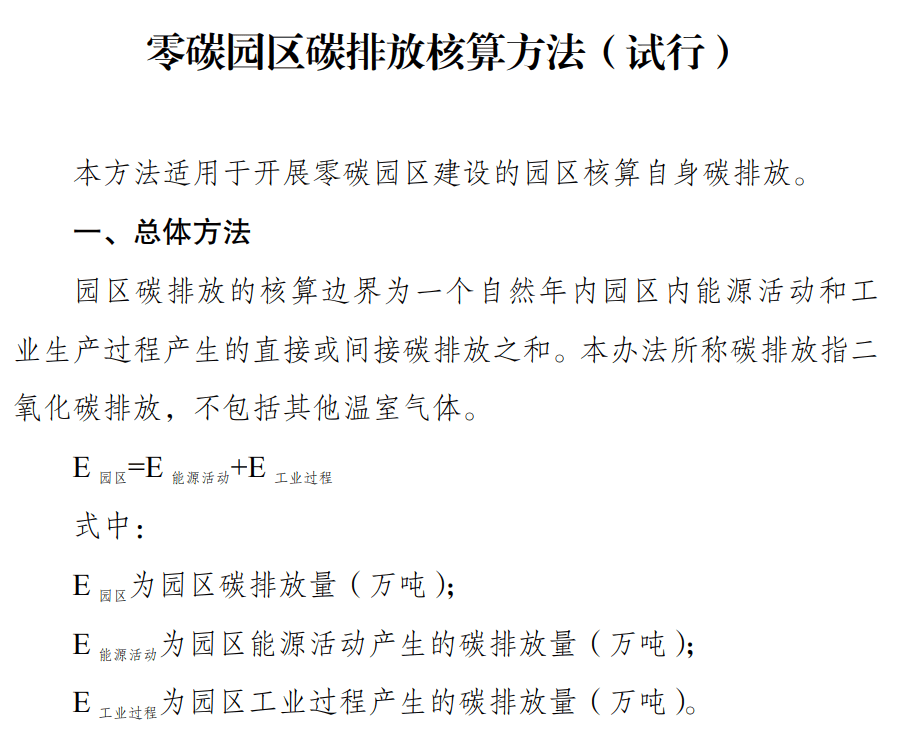

碳排放管理

專業機構符合性認證

微電網管理

對微電網的源、網、荷、儲能系統、充電負荷進行實時監控、診斷告警、全景分析、有序管理和高級控制，滿足微電網運行監視全面化、安全分析智能化、調整控制前瞻化、全景分析動態化的需求，完成不同目標下光儲充資源之間的靈活互動與經濟優化運行，實現能源效益、經濟效益和環境效益zui大化。

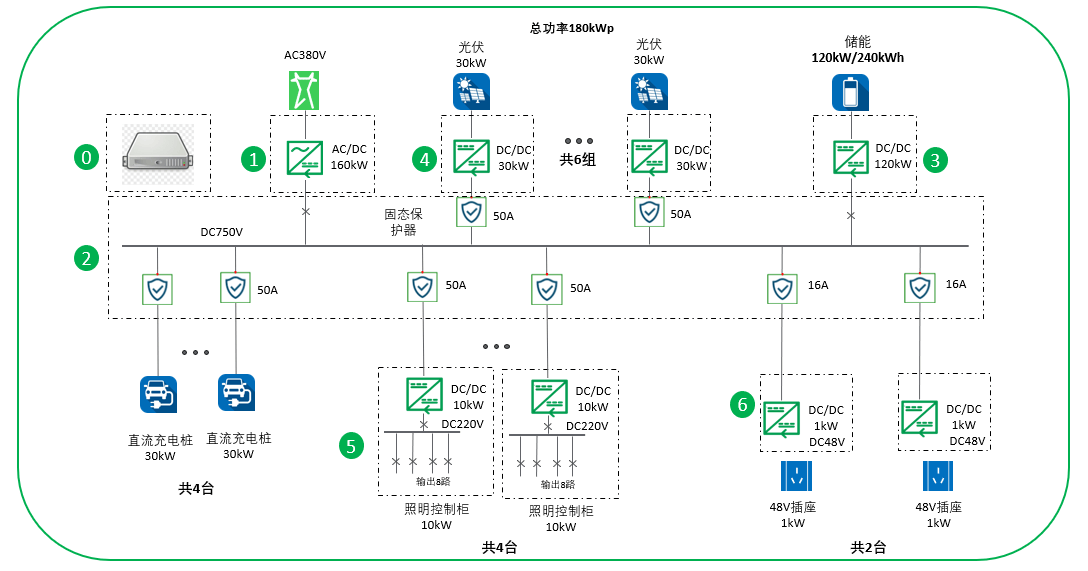

光儲直柔系統

1）為減少火電的應用，低碳綠色的光伏發電技術應用的越來越多；

2）降低光照時有時無而對光伏發電帶來的波動性影響，利用儲能調節而讓新能源發出來的電更加的穩定；

3）光伏和儲能輸出的電都是直流電，整個系統用直流配電系統可以減少轉換，提高用電的效率；

4）為了更加高效、經濟的使用光伏發的電，通過對燈具、插座及充電樁使用的調節來進行柔性控制。

智慧能源管理

智慧能源管理

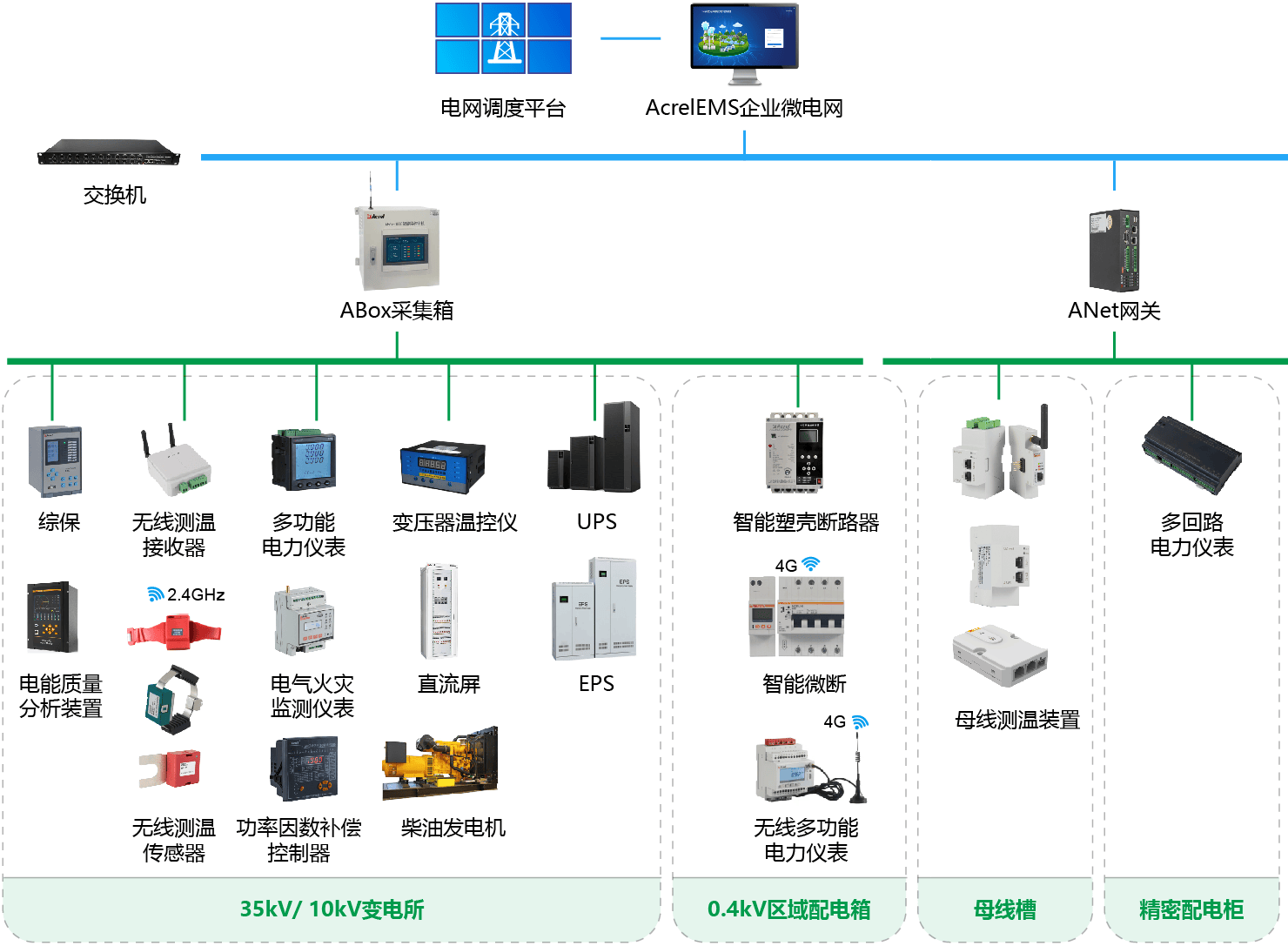

其他增值服務-電力監控及電能管理

通過在供配電的關鍵場所、關鍵設備上安裝監測、計量、控制、保護等各類智能傳感器，搭建涵蓋35kV到0.4kV的完整電力測量、計量、控制體系，結合視頻監視手段，實現對企事業單位內部電能的24h不間斷監視。即時發現供配電中的隱患，減少事故發生次數。即時定位故障點，縮短故障恢復時間。

五遙--遙測/遙信/遙控/遙調/遙視；

頁面組態；

曲線記錄；

電力集抄/數據統計（最大、最小、平均值）；

最大需量分析；

SOE事件記錄/故障告警/故障錄波；

變壓器/直流屏/柴發/無功補償柜監測；

電網調度對接。

其他增值服務-電能質量監測與治理

電能質量分析

滿足對A類電能質量分析裝置的監測，電能質量監測全面，實時監測電能質量相關的穩態數據（三相不平衡度、電壓及頻率偏差、2-63諧波、0.5-62.5間諧波、電壓波動、電壓閃變）、暫態數據（電壓暫升、電壓暫降、電壓短時中斷）、瞬態數據（電壓及電流瞬態），諧波頻譜；

電能質量SOE事件記錄，高精度波形分析；

通過ITIC/SEMI F47容忍度曲線標注暫態事件是否在合理區間；

電能質量診斷（結合國家標準，自動生成電能質量診斷報告，判定具體指標是否合格）；

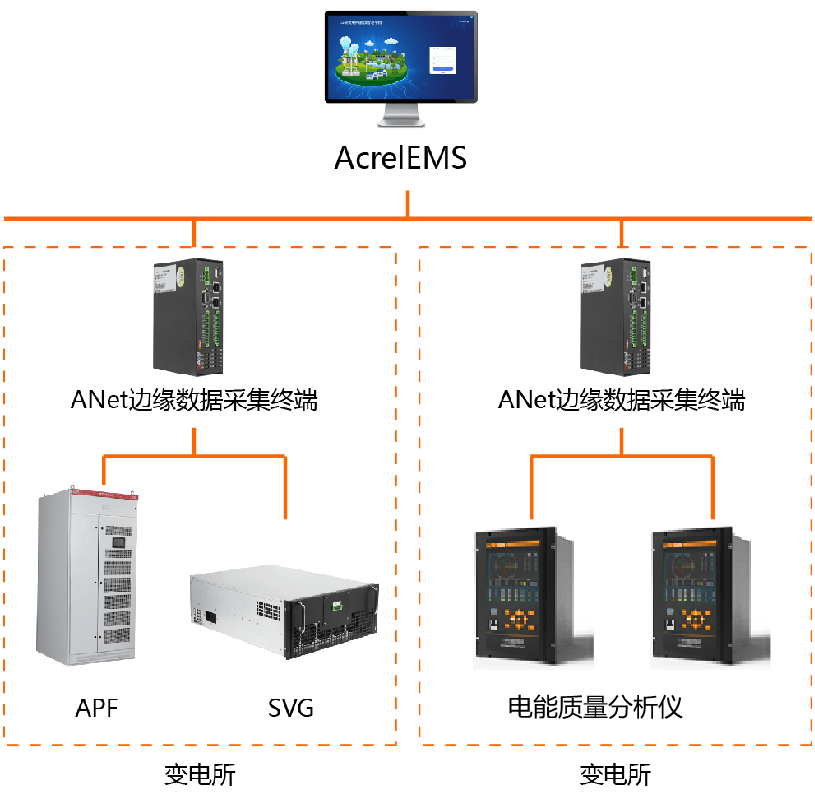

電能質量治理

通過有源無功補償（SVG）緩解電壓波動和閃變，通過有源濾波APF對負荷側設備進行諧波治理，通過功率因數補償控制器按照設置的邏輯自動投切電容；

實時監測APF、SVG等電能質量治理裝置的運行狀態（包括補償電流、電網側電流、IGBT溫度、電容電壓等），當模塊出現故障時及時進行報警，更快速的發現問題；

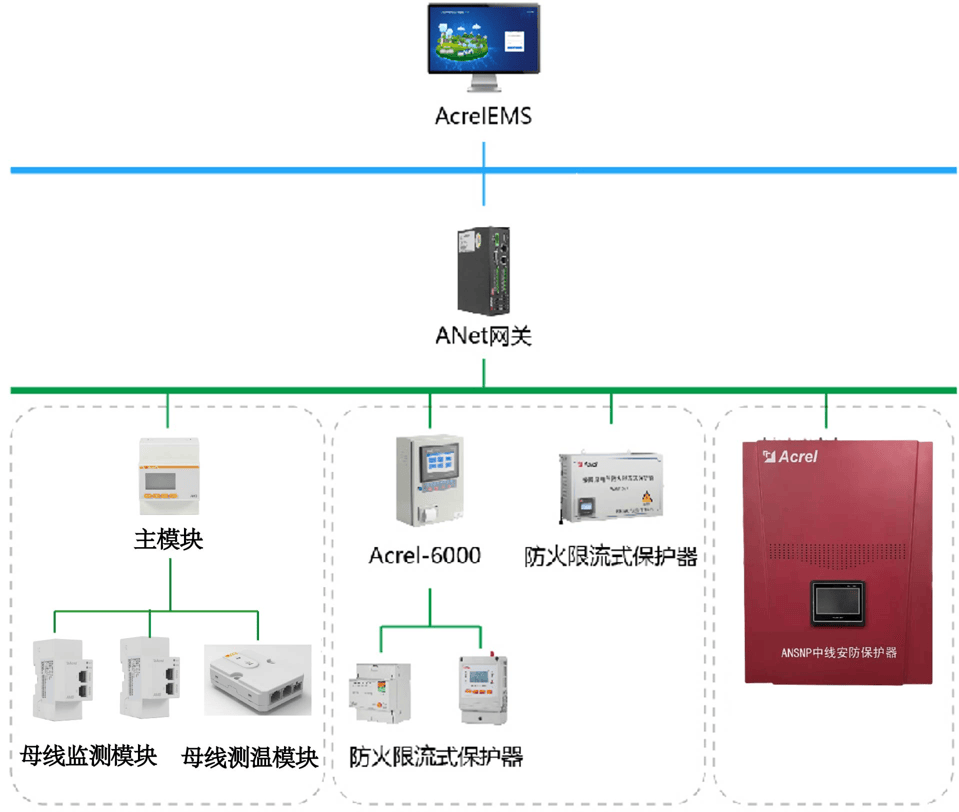

其他增值服務-電氣安全

電氣接點測溫

在電纜接頭等電氣連接點安裝測溫裝置，實時感知接頭溫度，當溫度超xianshi及時發送報警信息；

電氣防火限流式保護器

在電動車充電等場所的末端回路安裝電氣防火限流式保護器，當線路發生短路故障時，能在150μs內實現快速限流保護，抑制因短路電流過大所引起的電氣火災事故；

照明及插座安全監測

具備對 3N 次諧波和三相不平衡引起的中性線過電流監測并治理；具有過流反饋功能，可以自主設定過電流反饋值，進一步保障中性線安全；具備電能質量數據上傳、中性線過流自動斷路、平臺數據監測等功能；

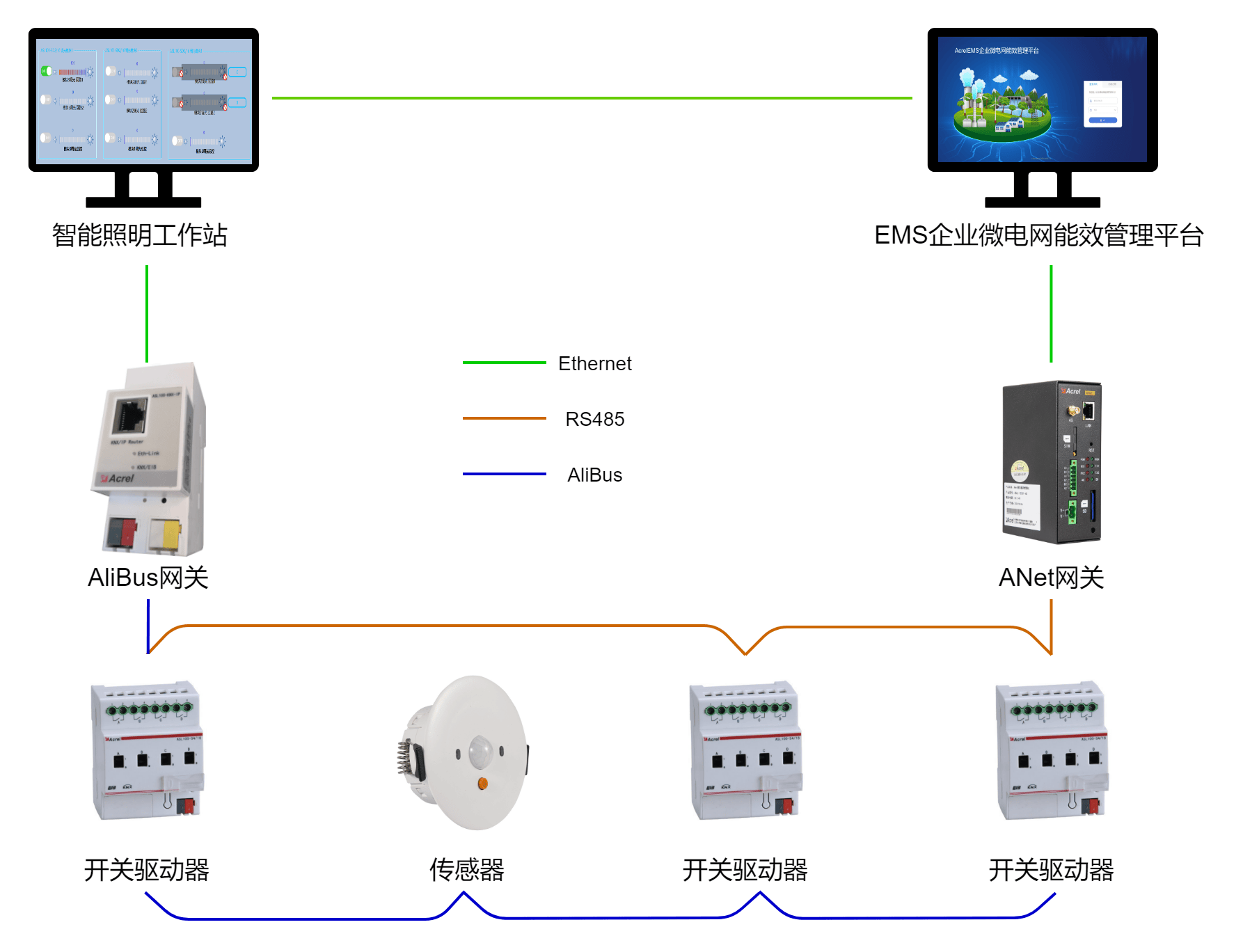

其他增值服務-智能照明

智能照明控制系統可實現照明設備運行控制的智能化，有效提高照明系統科學管理水平，節省運營成本。通過定時開關和可調光技術，可以有效地避免無效照明，從而精確的利用好每一份照明電能，是實現綠色照明，節能減排的有效手段。

通過集中控制為照明控制帶來便利；

通過場景控制營造舒適的工作環境；

對光照度有要求的特定區域?qū)崿F(xiàn)調光控制；

對道路照明實現基于經緯度和日落日出時間的定時控制；

對停車位實現雷達感應控制。

其他增值服務-空調控制

中央空調系統有冷熱源系統和空氣調節系統（末端風系統）組成

在相同的客觀環境下，末端設備的啟停數量和風溫、風速的設定決定了中央空調系統整體電耗水平。

負荷調峰-中央空調AI調優：結合人工智能算法，實時預測冷/熱負荷，及時調整主機運行參數，水泵調控參數、冷卻塔風機控制參數，使系統運行效率，結合剛性與柔性調控策略，降低電負荷，避免超需量。

核心軟硬件

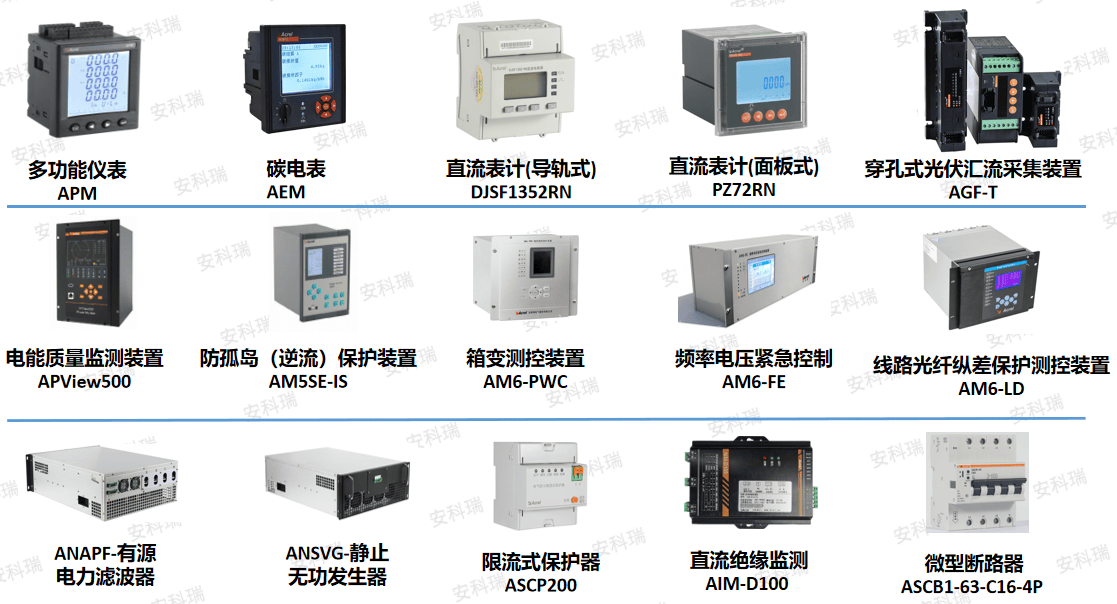

監測治理產品

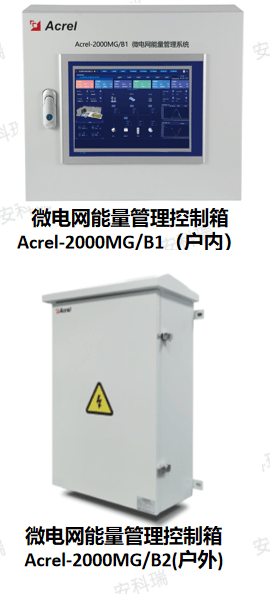

微電網控制箱

微電網能量管理控制箱Acrel-2000MG/B是一款集監控與能量管理功能于一體的智能化平臺，它支持光伏、儲能、風機等 分布式能源設備的接入，能夠?qū)崿F(xiàn)全天候的數據采集與分析，并實時監測系統運行狀態及設備健康狀況。該系統旨在實現經濟 優化運行，通過智能算法動態調整能源分配，從而zui大化可再生能源的利用率。它支持削峰填谷、平滑負荷，有助于提升電網穩定性與設備效率，并降低供電成本。

微電網協調控制器

接口參數：8路485串口，2路CAN，1*HDMI，4*千兆網口，6路DI，6路DO，4G+GPS

策略管理：防逆流、計劃曲線、削峰填谷、需量控制、有功/無功控制、光儲協調等，并支持策略定制;

系統安全：基于不可信模型設計的用戶權限，防止非法用戶侵入；基于數據加密與數據安全驗證技術，采用數據標定與防篡改機制，實現數據固證和可追溯；

運行安全：采集分析包括電池、溫控及消防在內的全站信號與測量數據，實現運行安全預警預測。

充電樁

案例分享

上海某研究院園區智慧能源管理項目

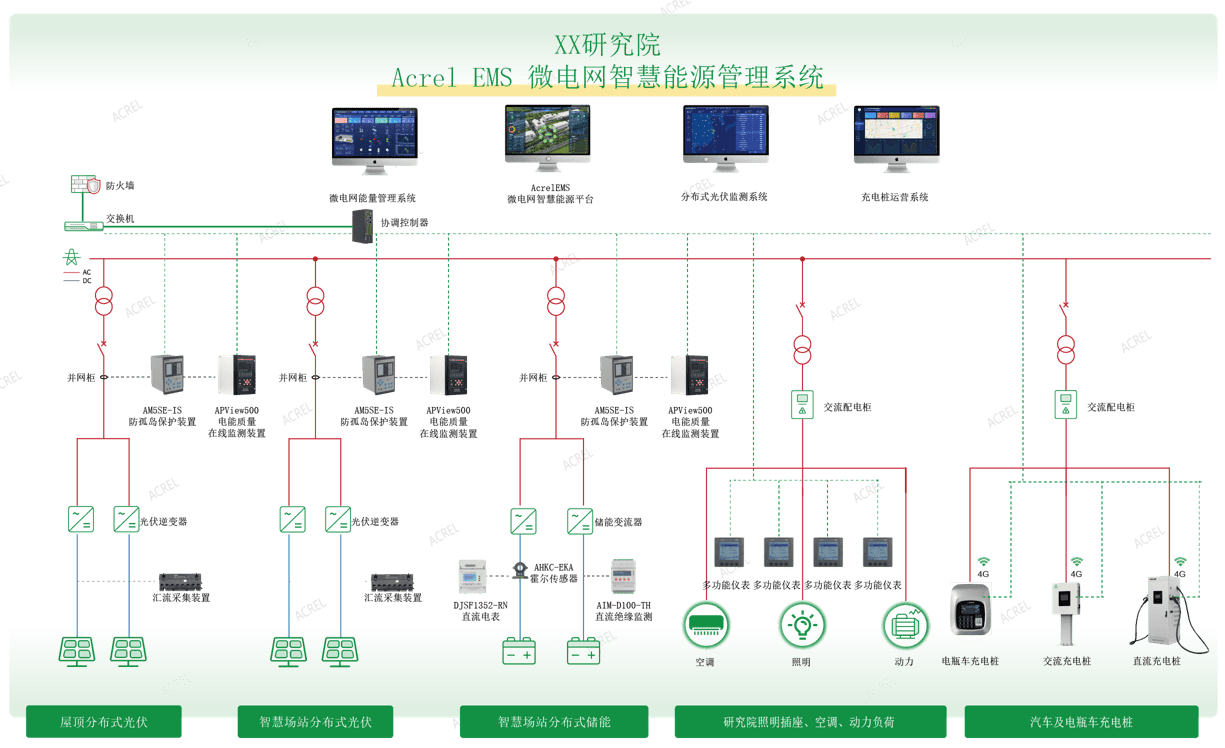

網絡拓?fù)浣Y(jié)構

項目實施范圍包括辦公樓、實驗室、食堂等共13棟建筑和7個電瓶車車棚以及一個智慧充電場站，實施內容包括電力監控、能耗、運維、智能照明、光伏、儲能和充電樁（電瓶車+汽車），其中變壓器總?cè)萘?7000kVA，光伏裝機容量150kW（一期），儲能裝機容量100kW/215kWh，39臺10路電瓶車充電樁，59臺7kW交流充電樁，2個240kW充電堆。

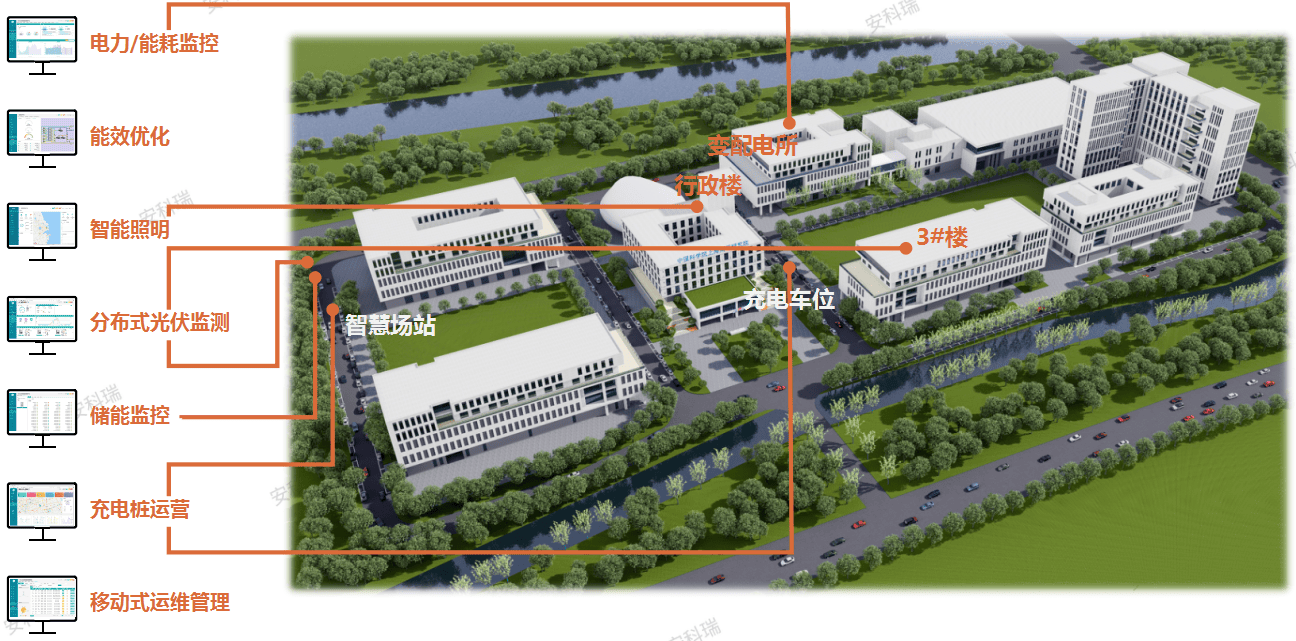

光儲充智慧場站、智慧能源后臺

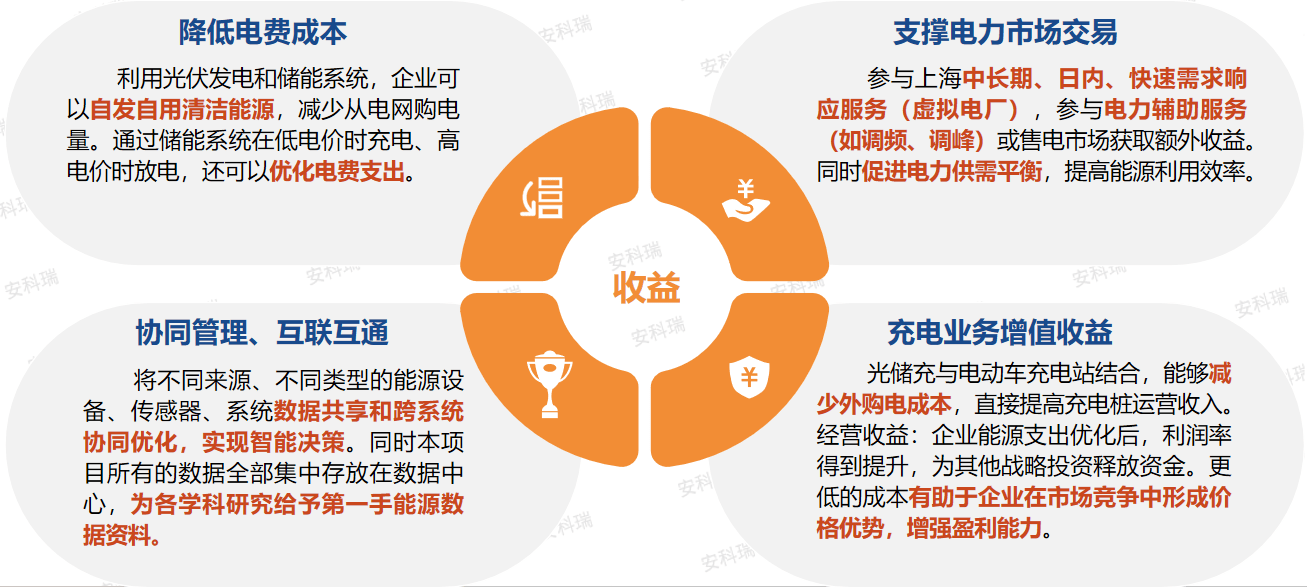

微電網智慧能源管理平臺收益
